Soudure par ultrasons — notre gamme complète.

Presses 20, 30, 35 et 40 kHz, appareils manuels et composants d'intégration : nous couvrons toute la chaîne, du poste de laboratoire à la ligne de production automatisée.

01Ultrasons

Presse de soudure ultrasons 20 / 30 / 35 / 40 kHz

Une seule gamme, quatre fréquences : 20 kHz pour les grandes pièces et matières chargées, 30 kHz pour les pièces moyennes, 35 kHz pour les pièces techniques de précision et 40 kHz pour les micro-assemblages sensibles.

20 kHz — jusqu'à 4 000 W, course jusqu'à 150 mm (automobile, électroménager)
30 kHz — jusqu'à 2 000 W, faible encombrement, intégration robotisée aisée
35 kHz — jusqu'à 1 200 W, cycles très courts, répétabilité micrométrique
40 kHz — jusqu'à 800 W, amplitude ultra-fine (médical, électronique, films & textiles)
Générateur numérique intégré et traçabilité process (courbes, énergie, temps)

02Ultrasons

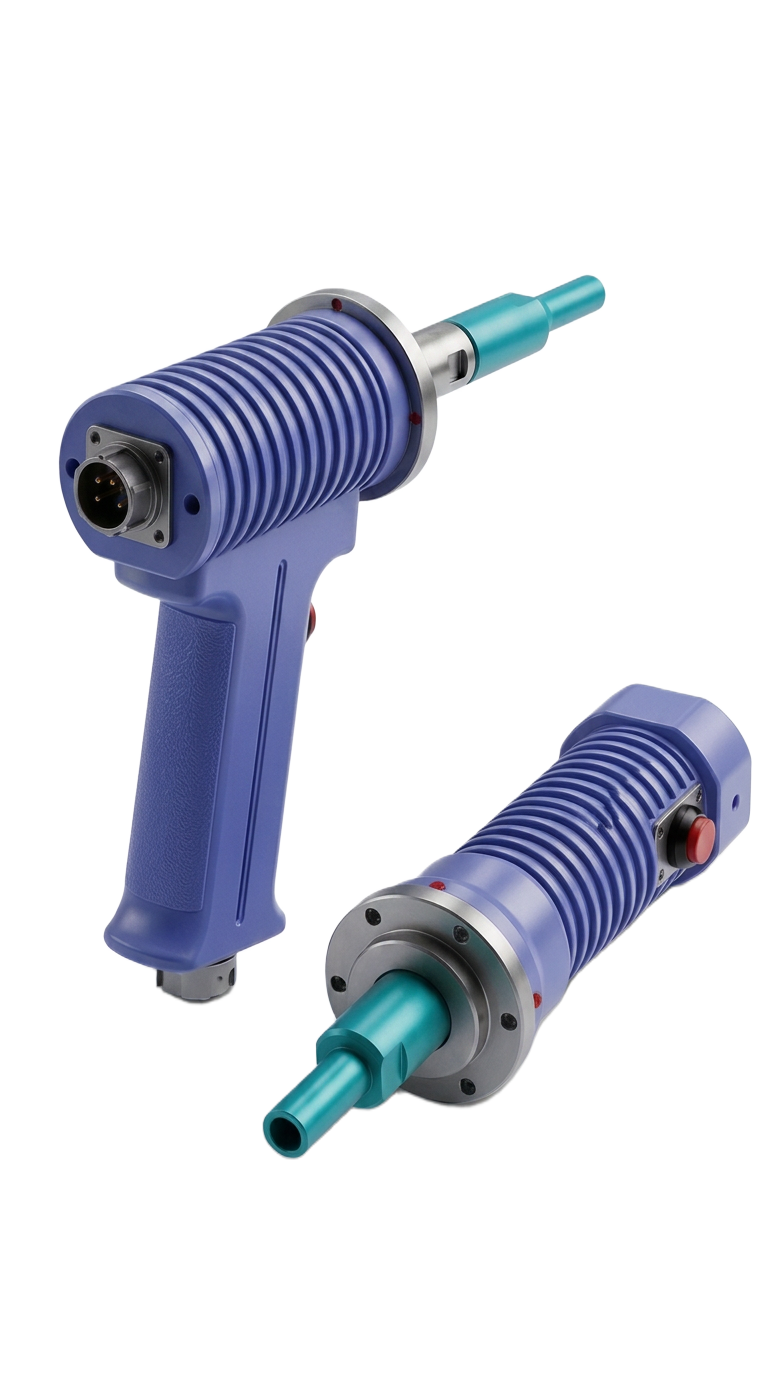

Appareils manuels pour soudure ultrasons 30kHz / 35kHz

Voir les détails

Pistolets ultrasons portatifs pour reprises, retouches, soudures de points sur pièces montées ou de grandes dimensions.

Format ergonomique (Pistolet ou Poignée)
Alimentation par générateur externe
Sonotrodes interchangeables
Idéal SAV et retouches / Points de soudure ou des rivetages

Appareils manuels pour soudure ultrasons 30kHz / 35kHz

Pistolets ultrasons portatifs pour reprises, retouches, soudures de points sur pièces montées ou de grandes dimensions.

Format ergonomique (Pistolet ou Poignée)
Alimentation par générateur externe
Sonotrodes interchangeables
Idéal SAV et retouches / Points de soudure ou des rivetages

03Ultrasons

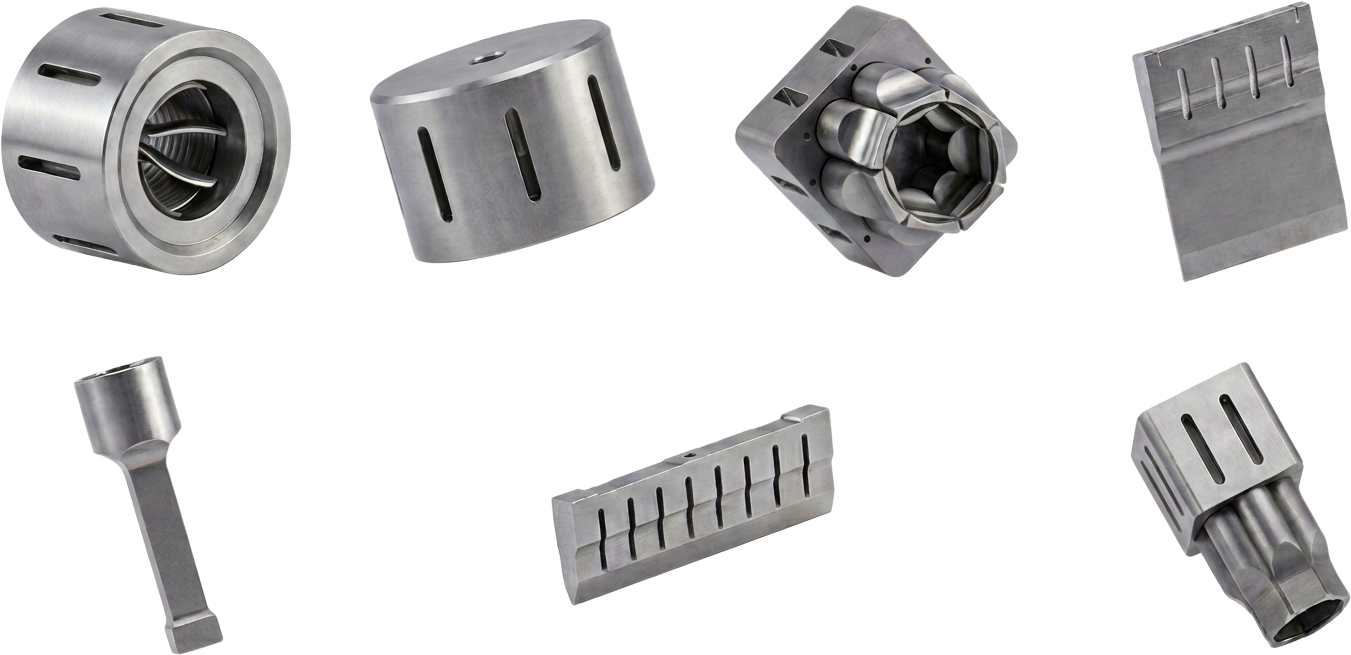

Sonotrodes et composants ultrasons

Voir les détails

Générateurs, convertisseurs, boosters et sonotrodes pour intégration sur vos lignes de production ou machines spéciales.

Générateurs 20 / 30 / 35 / 40 kHz
Convertisseurs & boosters titane / aluminium
Sonotrodes sur-mesure (design & FEM)
Interfaces API / bus de terrain

Générateurs, convertisseurs, boosters et sonotrodes pour intégration sur vos lignes de production ou machines spéciales.

Générateurs 20 / 30 / 35 / 40 kHz
Convertisseurs & boosters titane / aluminium
Sonotrodes sur-mesure (design & FEM)
Interfaces API / bus de terrain

Schéma — le train acoustique

Le générateur convertit le 50 Hz réseau en haute fréquence. Le convertisseur transforme ce signal en vibration mécanique, amplifiée par le booster puis transmise par la sonotrode. Sous pression, la friction moléculaire fait fondre l'interface des deux pièces en quelques dixièmes de seconde — sans colle, sans vis, sans apport de matière.

Choisir sa fréquence

Plus la fréquence monte, plus la pièce est fine.

Comparaison des fréquences de soudure ultrasons 20, 30, 35 et 40 kHz
Fréquence	Puissance	Pièces visées	Secteurs
20 kHz	≤ 4 000 W	Grandes pièces, matières chargées	Automobile, électroménager
30 kHz	≤ 2 000 W	Pièces moyennes, sensibles aux vibrations	Connectique, blanc
35 kHz	≤ 1 200 W	Pièces techniques de précision	Médical, électronique
40 kHz	≤ 800 W	Micro-assemblages, matériaux fins	Films, textiles techniques

Animation technique

Quinze conceptions de joint, animées

Directeur d'énergie, cisaillement, rainure et languette, rivetage, insertion, scellage de film : chaque vignette rejoue le cycle complet de soudage et affiche les cotes recommandées.

Plein écran

Questions fréquentes

Quelle fréquence choisir pour ma pièce ?

20 kHz pour les grandes pièces et les matières chargées, 30 kHz pour les pièces moyennes, 35 kHz pour les pièces techniques de précision et 40 kHz pour les micro-assemblages et matériaux fins. En cas de doute, nous validons le choix par un essai sur vos pièces réelles.

Quels plastiques peut-on souder par ultrasons ?

Tous les thermoplastiques : ABS, PC, PMMA, PA, PP, PE, POM, PBT, ainsi que les alliages et les matières chargées fibres de verre. Le soudage de deux matières différentes est possible si leurs températures de fusion sont compatibles.

Le design du joint est-il important ?

C'est le facteur décisif. Un directeur d'énergie (triangulaire, cisaillement, emboîtement) concentre la vibration à l'interface et garantit l'étanchéité et la répétabilité. Notre animation ci-dessus présente 15 conceptions de joint éprouvées.

Quel temps de cycle et quelle productivité ?

Le temps de soudure se compte en dixièmes de seconde (typiquement 0,2 à 1,5 s), soit un cycle complet de 1 à 3 secondes selon la manipulation. Les presses s'intègrent en poste manuel, en table tournante ou en cellule robotisée.

Besoin d'une configuration spécifique pour votre pièce ?

Envoyez-nous votre plan ou vos pièces : nous validons la fréquence, le design de joint et le temps de cycle sur notre laboratoire d'essais (France, Tunisie, Maroc).

Demander un essai gratuit
